| 材料组织 MATERIAL STRUCTURE |
 |
 |
1.改性聚四氟乙烯（ PTFE）以及铅（Pb）的 混合物 0.01~0.03mm，一种耐磨材料，运作过程中可形成转移膜以保护对磨轴。
2. 铜粉层0.2~0.30mm提高PTFE/Pb与钢板的结合强度，具有很好的承载能力和耐磨性。同时铜又是一种很好的导热材料，可快速转移轴承运作过程中产生的热量。
3. 低碳钢0.7~2.3mm，提高轴承的承载能力和热转移作用。
4. 铜/锡电镀层，铜镀层0.008mm，锡镀层0.005mm，使轴承有很好的耐腐蚀功能。 |
|
| 主要参数 TECHNICAL DATE |
| |
静承载
|
250N/mm2
|
摩擦系数
|
0.03~0.20
|
|
最大承载
|
低速运转
|
140N/mm2
|
最大线速度
|
干摩擦
|
2m/s
|
| |
旋转、摇摆运动
|
60N/mm2
|
|
流体润滑
|
5m/s
|
|
最大PV值
(干摩擦)
|
间断性运作
|
3.6N/mm2.m/s
|
导热系数 |
42W(m.K)-1
|
| |
长期运作
|
1.8N/mm2.m/s
|
线膨胀系数
|
11x11-6K
|
|
使用温度
|
-195℃~＋280℃
|
|
| 应用特点 APPLICATION CHARACTER |
1. 无油润滑或少油润滑，适用于无法加油或较难加油的场合，可以在使用时不保养或少保养；
2. 耐磨性能好，摩擦系数小，使用寿命长； 3. 可在-195℃～+280℃范围内使用；
4. 走合性能好，低噪音，无污染； 5. 薄壁结构，质量轻，可缩小机械体积；
6. 在运作时能形成转移膜，起到保护对磨轴的作用，无咬轴现象；
7. 对磨轴的硬度要求低，未经调质处理的轴都可使用，从而降低了相关零件的加工难度；
8. 无吸水、吸油性，热膨胀系数小，散热性好，尺寸稳定；
9. 钢背面可电镀多种金属，因此可在腐蚀性介质中使用，不会生锈；
目前已广泛运用于各种机械的滑动部位，如自动化机械设备(伸缩、摇摆、滑动、弯曲、回旋、回转部位)油压气缸导套、齿轮泵浦、纺织机械、自动售货机、塑胶成型机、压铸机、橡胶机械、烟草机、健身器材、办公机械、液压搬运车、汽机车、摩托车、农林机械等。 |
 |
|
|

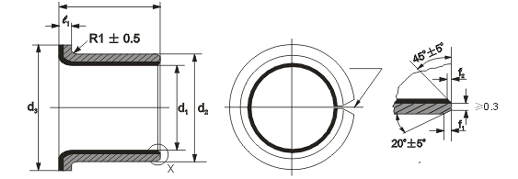

SF-1F 翻边系列轴承标准尺寸（SF-1、SF-1T、SF-1S、SF-1P、SF-1D、SF-1B）
|
 |
|
| |
|
轴径
|
座孔H7
|
代号
|
尺寸
|
f1
|
f2
|
|
d1
|
d2
|
d3±0.25
|
L±0.25
|
l1-0.2
|
|
6-0.013
-0.028
|
8+0.015
|
06040
|
6
|
8
|
12
|
4
|
1
|
0.5
|
0.3
|
|
06070
|
7
|
|
8-0.013
-0.028
|
10+0.015
|
08055
|
8
|
10
|
15
|
5.5
|
|
08075
|
7.5
|
|
10-0.016
-0.034
|
12+0.018
|
10070
|
10
|
12
|
18
|
7
|
|
10090
|
9
|
|
10120
|
12
|
|
12-0.016
-0.034
|
14+0.018
|
12070
|
12
|
14
|
20
|
7
|
|
12090
|
9
|
|
12120
|
12
|
|
14-0.016
-0.034
|
16+0.018
|
14120
|
14
|
16
|
22
|
12
|
|
14170
|
17
|
|
15-0.016
-0.034
|
17+0.018
|
15090
|
15
|
17
|
23
|
9
|
|
15120
|
12
|
|
15170
|
17
|
|
16-0.016
-0.034
|
18+0.018
|
16120
|
16
|
18
|
24
|
12
|
|
16170
|
17
|
|
18-0.016
-0.034
|
20+0.021
|
18120
|
18
|
20
|
26
|
12
|
|
18170
|
17
|
|
18200
|
20
|
|
20-0.020
-0.041
|
23+0.021
|
20115
|
20
|
23
|
30
|
11.5
|
1.5
|
0.8
|
0.4
|
|
20165
|
16.5
|
|
20215
|
21.5
|
|
22-0.020
-0.041
|
25+0.021
|
22150
|
22
|
25
|
32
|
15
|
|
22200
|
20
|
|
25-0.020
-0.041
|
28+0.021
|
25115
|
25
|
28
|
35
|
11.5
|
|
25165
|
16.5
|
|
25215
|
21.5
|
|
30-0.025
-0.050
|
34+0.025
|
30160
|
30
|
34
|
42
|
16
|
2
|
1.0
|
0.5
|
|
30260
|
26
|
|
35-0.025
-0.050
|
39+0.025
|
35160
|
35
|
39
|
47
|
16
|
|
35260
|
26
|
|
40-0.025
-0.050
|
44+0.025
|
40260
|
40
|
44
|
53
|
26
|
|
40400
|
40
|
|
